| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | OEM |
| Πιστοποίηση: | CE;ISO |
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Συσκευασία εξαγωγής Stardard από το χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-10Days |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 20.000 PC το μήνα |
| Χρήση: | ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ | Θεωρία: | Αισθητήρας αντίστασης |
|---|---|---|---|
| Παραγωγή: | Αναλογικός ΑΙΣΘΗΤΗΡΑΣ | Τύπος πίεσης: | Πίεση M14 differentail |
| Πιστοποιητικό: | CE ROHS | Λιμένας: | Chengdu/Σαγκάη |
| Υψηλό φως: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

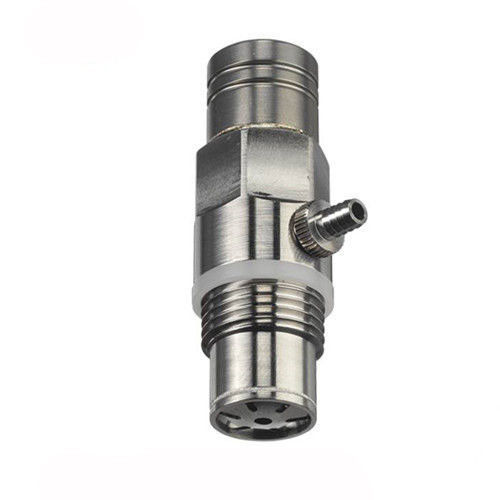

Ενάντια στο διαφορικό Piezoresistive αισθητήρα βαρομετρικής πίεσης αντίκτυπου
Η πίεση εφαρμόζεται στο μέτωπο του πυριτίου που μετρά το στοιχείο μέσω ενός λεπτού διαφράγματος χάλυβα και ενός πετρελαίου σιλικόνης μετάδοσης mediumof. Αυτό το πυρίτιο που μετρά το στοιχείο έχει μια microme-chanically παραχθείσα δομή μεμβρανών. Περιέχει τους implantedpiezoresistive αντιστάτες που συνδέονται σε μια γέφυρα Wheatstone. Η πίεση Thereference (αέρια μόνο) ταΐζεται μέσω μιας θηλής μανικών (dia. 3.5) στο οπίσθιο τμήμα του μετρώντας στοιχείου. Όταν υπάρχει ένα pressuredifference μεταξύ μπροστινό και πίσω μέρος του μετρώντας στοιχείου, η γέφυρα είναι θιγμένη και ένα σήμα παραγωγής ανάλογο προς την πίεση παράγεται
Οι θερμικές επιδράσεις αντισταθμίζονται κυρίως από χωριστά τους αντιστάτες TU ned που χτίζονται στον αισθητήρα. Ο αισθητήρας είναι έδαφος-απομονωμένος.
Εφαρμογές
Μια από τις κύριες εφαρμογές αυτού του αισθητήρα είναι να μετρηθούν οι στατικές και δυναμικές πιέσεις. Η διαφορά στην πίεση από την πίεση thereference μετριέται. Υπό τους κανονικούς όρους, η πίεση thereference θα είναι ίση με την περιβαλλοντική πίεση. Το Thesensors είναι βαθμολογημένο για να ανιχνεύσει μια υπερπίεση, έτσι πρέπει μόνο να χρησιμοποιηθεί σε εκείνη την περιοχή. Το γεγονός ότι τα μέσα χωρίζονται από ένα διάφραγμα χάλυβα σημαίνει ότι ο αισθητήρας μπορεί να χρησιμοποιηθεί στις περισσότερες εφαρμογές. Τα διαφράγματα χάλυβα και η πλήρωση πετρελαίου σιλικόνης δεν έχουν καμία επίδραση στη δυναμική συμπεριφορά του αισθητήρα. Ο αισθητήρας χρησιμοποιείται με τον τύπο 4603B ενισχυτών.
Χαρακτηριστικά γνωρίσματα
Τα μέσα που χρησιμοποιούνται για την πίεση αναφοράς είναι περιορισμένα στα ξηρά, μη-διαβρώνοντας αέρια. Λόγω του μήκους του σωλήνα, η πίεση αναφοράς μπορεί μόνο να μετρηθεί ως στατική πίεση. Η θηλή μανικών (dia. 3.5) μπορεί να αφαιρεθεί
Ο αισθητήρας παρέχεται ένα σταθερό ρεύμα, η του οποίου αξία από τη βαθμολόγηση εργοστασίων. Αυτό το τρέχον σημείο andzero βαθμολόγησης παρουσιάζεται χωριστά για κάθε αισθητήρα στο πιστοποιητικό βαθμολόγησης. Αυτές οι τιμές μπορούν να ρυθμιστούν στον ενισχυτή Type4603B. Το ρεύμα βαθμολόγησης και ο στο σημείο μηδέν είναι definedto δίνουν ένα σήμα παραγωγής αισθητήρων 500 MV για μια πίεση of100 %FS.
Τεχνικά στοιχεία (σε Tref = 25 °C)
| Τύπος αισθητήρων | 4053… | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| Σειρά | βαρέλι | 0… 1 | 0… 2 | 0… 5 | 0… 10 | |
| Ο | erload υπερπίεση | |||||
| βαρέλι | 2,5 | 5 | 12,5 | 25 | ||
| Underpressure | barabs | στο κενό | στο κενό | στο κενό | στο κενό | |
| Ονομαστική ευαισθησία | mV/bar/mA | 125 | 62,5 | 25 | 12,5 | |
| Γραμμικότητα | %FSO | <_> | <_> | <_> | <_> | |
| Σταθερότητα του στο σημείο μηδέν τύπου. ** | %FSO/a | <_0> | <_0> | <_0> | <_0> | |
| Θερμική στο σημείο μηδέν αλλαγή ** | %FSO | <_> | <_> | <_> | <_> | |
| Φυσική συχνότητα | kHz | ≈15 | ≈30 | ≈80 | ≈120 | |
| Σειρά πίεσης αναφοράς | barabs | 0… 1,2 | ||||
| Πλήρης - παραγωγή κλίμακας (FSO) * | MV | 500 | ||||
| Τρέχουσα σειρά Ical βαθμολόγησης | μΑ | 12… 5 | ||||
| Εισόδου-εξόδου σύνθετη αντίσταση | KW | ≈3 | ||||
| Μηδέν στο φραγμό 0 rel | MV | <> | ||||
| Σταθερότητα: τύπος ευαισθησίας. ** | %/a | <0> | ||||
| Θερμική αλλαγή ** ευαισθησίας | % | <> | ||||
| Αντισταθμισμένη σειρά θερμοκρασίας | °C | – 20… 50 | ||||
| Ελάχιστη/μέγιστη θερμοκρασία | °C | – 40/70 | ||||
| Ροπή σκλήρυνσης | Ν·μ | 12… 20 | ||||
| Ευαισθησία επιτάχυνσης | mbar/g | <0> | ||||
| Αντίσταση κλονισμού | γ | 1 000 | ||||
| Βάρος | γ | 33 | ||||
| Βούλωμα | SE 103A054 τύπων Fischer | |||||
| ρεύμα *Calibration όπως διευκρινίζεται στο πιστοποιητικό βαθμολόγησης | ||||||
| ** Στην αντισταθμισμένη σειρά θερμοκρασίας | ||||||
