| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | OEM |
| Πιστοποίηση: | CE;ISO |
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Συσκευασία εξαγωγής Stardard από το χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-10Days |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 20.000 PC το μήνα |
| Τύπος: | επίπεδος αισθητήρας πίεσης διαφραγμάτων αδιάβροχος | Σειρά πίεσης: | -0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
|---|---|---|---|
| Σήμα παραγωγής: | 4~20mA, 0~10VDC, 0~5VDC, 1~5VDC, 0.5~4.5V | Ακρίβεια: | 0.1%FS, 0.25%FS, 0.5%FS |
| Παροχή ηλεκτρικού ρεύματος: | 24VDC, 12~36VDC, 9VDC, 5VDC | Συνδέσεις πίεσης: | KF16, G1/2,1/2NPT, PT1/2,1/2BSP, M20*1.5, ΆΛΛΑ |
| Ηλεκτρικές συνδέσεις: | Συνδετήρας DIN43650, συνδετήρας 4 M12x1 καρφίτσα, έξοδος καλωδίων με το καλώδιο | Λειτουργούντα Temp. Σειρά: | -20 σε +85°C |
| Υλικό του διαφράγματος: | 316L ανοξείδωτο, επιλογή Hastelloy Γ | Πιστοποιητικό: | CE, ISO9001 |
| Επισημαίνω: | 10V στεγανοποιήστε το μετατροπέα πίεσης,Επίπεδος αισθητήρας πίεσης σταθμών ύδατος διαφραγμάτων,4mA ψηφιακός αισθητήρας πίεσης νερού |
||

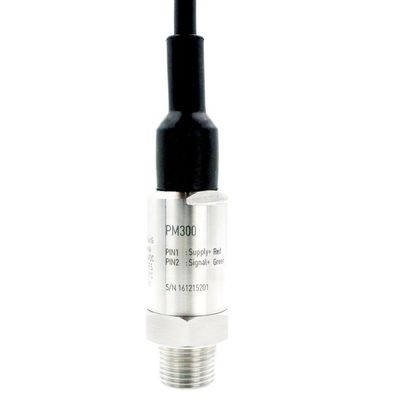

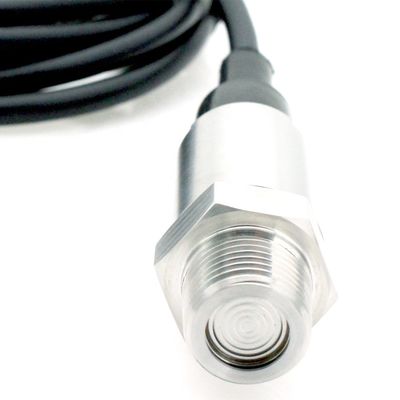

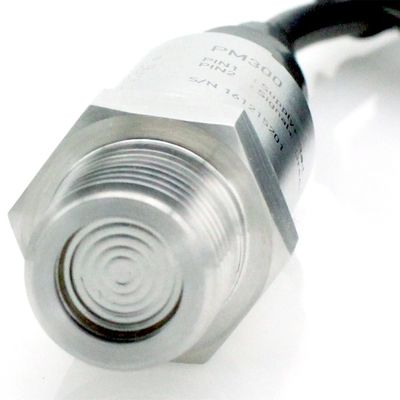

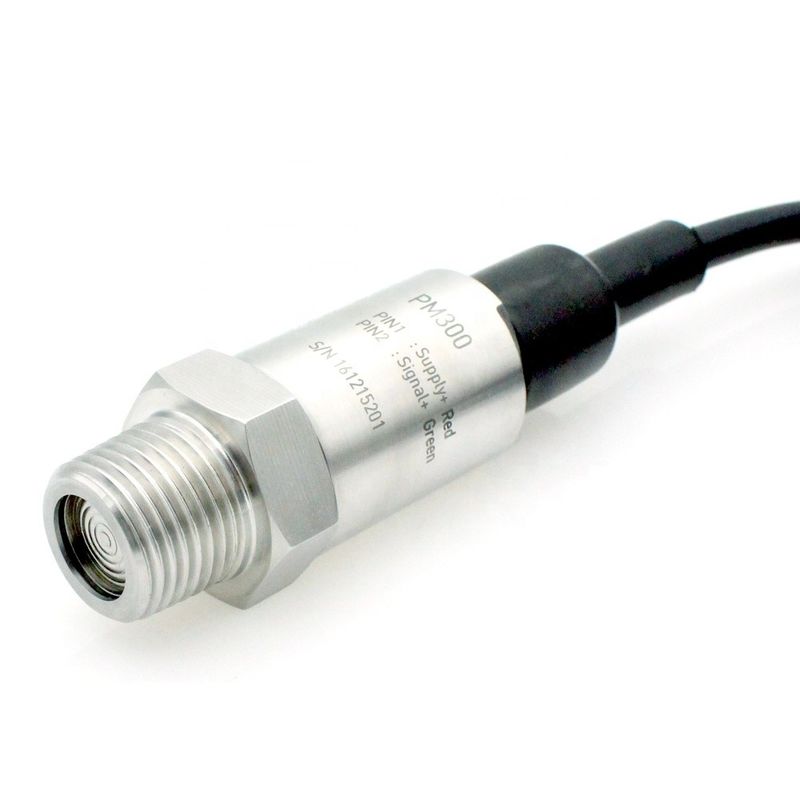

επίπεδος αισθητήρας πίεσης διαφραγμάτων αδιάβροχος για τη βιομηχανία τροφίμων και ποτών.
ο επίπεδος αισθητήρας πίεσης διαφραγμάτων αδιάβροχος γίνεται από το υψηλής ποιότητας Piezoresistive τσιπ πυριτίου. Όλες οι συνδέσεις διαδικασίας της επίπεδης πίεσης
η συσκευή αποστολής σημάτων αποτελείται από το ανοξείδωτο, που ενώνεται στενά πλήρως και απομονώνει το μέσο διαδικασίας από την όργανο μέτρησης πίεσης μέσω μιας θετικής σφραγίδας. Ο πολύβλαστος αισθητήρας πίεσης διαφραγμάτων αδιάβροχος είναι ακρίβεια που κατασκευάζεται για να εγκαταστήσει τη φαρμακευτικής και χημικής υγρή πίεσης μέτρηση τροφίμων.
Ένα ευρύ φάσμα της σύνδεσης διαδικασίας και οι ηλεκτρικές επιλογές σύνδεσης είναι διαθέσιμα για να καλύψουν σχεδόν την απαίτηση.
Χαρακτηριστικά γνωρίσματα
- Πίεση που μετρά τις σειρές από 0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar
- Απόλυτος, μετρητής και σφραγισμένος μετρητής
- Ακρίβεια: ±0.5%FSO
- Βαθμολογημένος και η θερμοκρασία αντισταθμισμένος
- Επίπεδη κατασκευή διαφραγμάτων
- Piezoresistive σχέδιο αισθητήρων πίεσης
- Ποικιλία της πίεσης & των ηλεκτρικών συνδέσεων
- Παραγωγή 4… 20mA, 0… 10V, 0… 5V και άλλα
- IP68 αδιάβροχος
Εφαρμογές
- Συστήματα ελέγχου διαδικασίας
- Τρόφιμα και ποτό
- Ιατρικός
- Κατασκευή χάρτου
Προδιαγραφές απόδοσης
|
Παράμετρος |
Αξία |
Μονάδες |
|
|
Γενικό |
Σειρά πίεσης |
0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
/ |
|
Υπερπίεση |
1.5xFS |
φραγμός |
|
|
Περιβαλλοντικός |
Λειτουργία Temp.Range |
-20 έως +80 |
°C |
|
Αντισταθμισμένο Temp.Range |
0 έως 50 |
°C |
|
|
Δόνηση |
10 |
γ (20 σε 2000Hz) |
|
|
Κλονισμός |
100 |
γ (10ms) |
|
|
Κύκλοι |
10x106 |
κύκλοι |
|
|
Ηλεκτρικό @25°C (77°F) |
Σήμα παραγωγής Τάση του /Supply |
4… 20 μΑ: 24 (12… 36) VDC 0… 5 VDC: 24 (12… 36) VDC 1… 5 VDC: 24 (12… 36) VDC 0… 10 VDC: 24 (15… 36) VDC 0,5… 4,5 VDC: 5 VDC (αναλογιομετρικό) |
|
|
Αντίσταση φορτίων |
<> >10kΩ (για την παραγωγή τάσης) |
|
|
|
Αντίσταση μόνωσης |
100 |
MΩ@50VDC |
|
|
Φυσικές προδιαγραφές |
Συμβατότητα μέσων |
Όλα τα μέσα συμβατά με 316L SS |
|
|
Κατοικία |
ανοξείδωτο 304 |
|
|
|
Διάφραγμα |
316L ανοξείδωτο |
|
|
|
Δαχτυλίδι με σφραγιδόλιθο |
Viton ή NBR |
|
|
|
Πλήρωση πετρελαίου |
Πετρέλαιο σιλικόνης |
|
|
|
Προστασία |
IP68 |
|
|
|
Καθαρό βάρος |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
±0.5 [τύπος.] |
% FSO |
|
Temp. Coeff- Zero3 |
±1.5 [τύπος.] |
% FSO |
|
|
Temp. Coeff- Span3 |
±1.5 [τύπος.] |
% FSO |
|
|
Μακροπρόθεσμη σταθερότητα |
±0.3 [τύπος.] |
% FSO |
|
|
Σημειώσεις 1. Οι τιμές που μετριούνται όλες σε 25°C (77°F) 2. Συμπεριλαμβανομένης της μη γραμμικότητας, της υστέρησης και της επανάληψης. 3. 0°C σε 50°C (32°F to122°F) σε σχέση με 25°C (77°F). Οι απαριθμημένες προδιαγραφές και οι διαστάσεις υπόκεινται στην αλλαγή χωρίς προηγούμενη ειδοποίηση. |
|||
Διαγράμματα σύνδεσης
