| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | OEM |
| Πιστοποίηση: | CE;ISO |
| Ποσότητα παραγγελίας min: | Διαπραγματεύσιμος |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Συσκευασία εξαγωγής Stardard από το χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 5-10Days |
| Όροι πληρωμής: | L/C, T/T, Western Union |
| Δυνατότητα προσφοράς: | 20.000 PC το μήνα |
| Όνομα προϊόντων: | ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ | Σειρά πίεσης: | 0~100/700kPa |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 5V ή 3.3V | Σήμα παραγωγής: | 0.5-4.5V (ή 0.2-2.7 ή προσαρμοσμένος) |
| Ακρίβεια: | 1% | Τύπος πίεσης: | Απόλυτος |
| Μετρημένα μέσα: | Αέριο ή υγρό αέρα | Αντισταθμισμένα Temp.: | 0-60 " Γ |
| Temp αποθήκευσης.: | -40 ~ 150 " Γ | Πίεση υπερφόρτωσης: | 2X |
| Υψηλό φως: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Χαρακτηριστικό γνώρισμα
Εφαρμογή
Για τον αυτοκίνητο τομέα ηλεκτρονικής, όπως ο μετρητής πίεσης ροδών, αυτοκίνητο pump.etc.
Για το βαρόμετρο, υψομετρητής, κενή πίεση measurement.etc.
Για το μετρητή πίεσης ή τον ελεγκτή κ.λπ. πίεσης.
Παράμετρος απόδοσης
Εκτός αν ορίζεται διαφορετικά, οι μετρήσεις λήφθηκαν με μια τάση ανεφοδιασμού 5 Vdc σε μια θερμοκρασία 25±1℃ και της υγρασίας που κυμαίνονται από 25%~85%.
| Στοιχείο | Στοιχεία | Μονάδα |
| Παροχή ηλεκτρικού ρεύματος | 5 ή 3,3 | Β |
| Σειρές πίεσης | 0~100/350/700 | kPA |
| Σήμα παραγωγής | 0.5-4.5 (ή από τη συνήθεια) | Β |
| Ακρίβεια | ±1.0 | %Span |
|
Μηά Temp.Coefficient |
±0.03 | %FS/℃ |
|
Έκταση Temp.Coefficient |
±0.03 | %FS/℃ |
| Μακροπρόθεσμη σταθερότητα (1year) | ±0.5 | %Span |
| Πέρα από την πίεση | 2X (≥500kPa) | Reted |
| Temp αποζημιώσεων. | 0 ~ 60/32~ 140 | ℃/℉ |
| Περιβαλλοντικά Temp. | -10 ~ 85/14 ~ 185 | ℃/℉ |
| Temp αποθήκευσης. | -40 ~ 150/-40 ~ 302 | ℃/℉ |

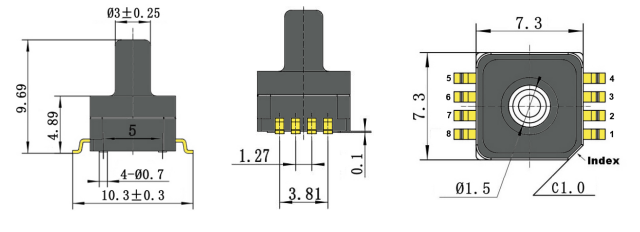

Σύνδεση Dimension&Eletric (μονάδα: mm/Inch)
Καθορισμός ΚΑΡΦΙΤΣΩΝ
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Παραγωγή |
Power+ |
GND |
N/C |
ΣΗΜΕΙΩΣΗ:
1, καρφίτσες N/C πρέπει να αφεθεί να επιπλεύσει
2, συγκόλληση των καρφιτσών μολύβδου: 250 " Γ για το μέγιστο 5 SEC.
3, παρακαλώ προσθέτουν τον πυκνωτή 0.1uf μεταξύ VDD και GND.

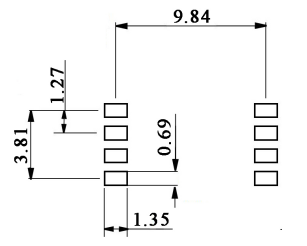

Συνιστώμενο ίχνος
Το ανωτέρω σχεδιάγραμμα ίχνους εξασφαλίζει κατάλληλη συγκολλώντας διεπαφή σύνδεσης μεταξύ του πίνακα PC και των καρφιτσών αισθητήρων όταν διαδικασία με την επανακυκλοφορία ή τη χειρωνακτική συγκόλληση.
Σημειώσεις
1. Εφαρμόστε την προστασία ESD κατά τη διάρκεια της συγκόλλησης και της συνέλευσης.
2. Υπερφορτώστε την τάση (6.5Vdc) ή το ρεύμα (5mA) μπορεί να καψει το ASIC.
3. Το μέσο πρέπει να είναι συμβατό με τα διατηρημένα σταθερή ατμοσφαιρική πίεση μέρη.
4. Παρακαλώ μας ελάτε σε επαφή με για το ειδικό αίτημα στην παράμετρο και την εφαρμογή
